Manuell membranventil

Hjem / Produkter / Manuell ventil / Manuell membranventil / Membranventiler med flens

FORRIGE:Ekte Union membranventiler NESTE:Ingen neste artikkel

Deler og materialer
Dimensjoner og spesifikasjoner
Beskrivelse
Alternativer
FAQ
Kontakt oss

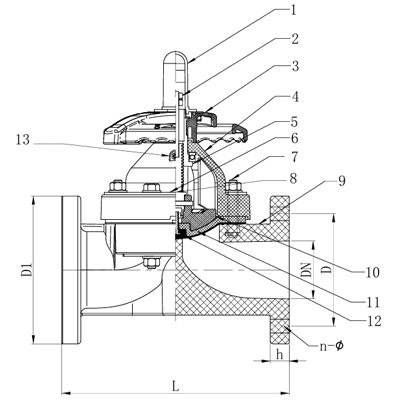

INGEN.	Deler	Materialer
1	Måledeksel	PC
2	Tappmutter	stål, rustfritt stål
3	Håndhjul	ABS, PPG
4	Panser	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Erme	Støpejern med nikkelbelegg, kobberlegering
6	Styre	Plastbelagt stål, rustfritt stål
7	Bolt og mutter	stål, rustfritt stål
8	Stem	stål, rustfritt stål，copper alloy
9	Kropp	FRPP, PPH, UPVC, CPVC, PVDF
10	Kompressor	PVDF，CPVC，PVDF，CPVC，støpejern
11	Pute	EPDM, FPM
12	Diafragma	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Smørenippel	DN80, 80-250 kun brukt, kobberlegering, rustfritt stål

CV-referanseverdi
100% full åpen

DN			CV-verdi

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Temperatur% Trykk diagram

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Måltabell

DN	D1（mm）			D (mm)			L（mm）				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

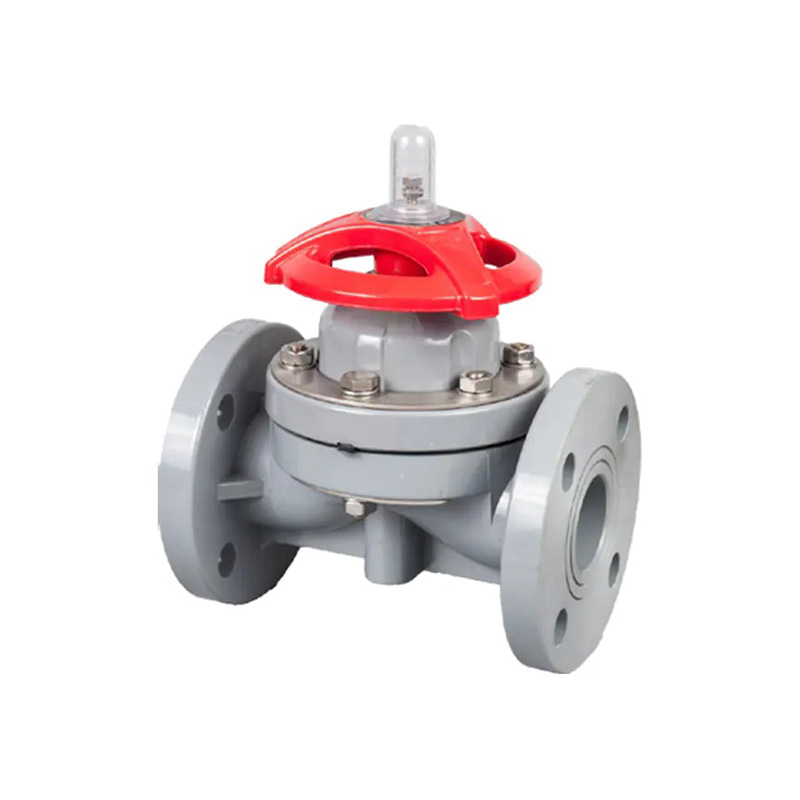

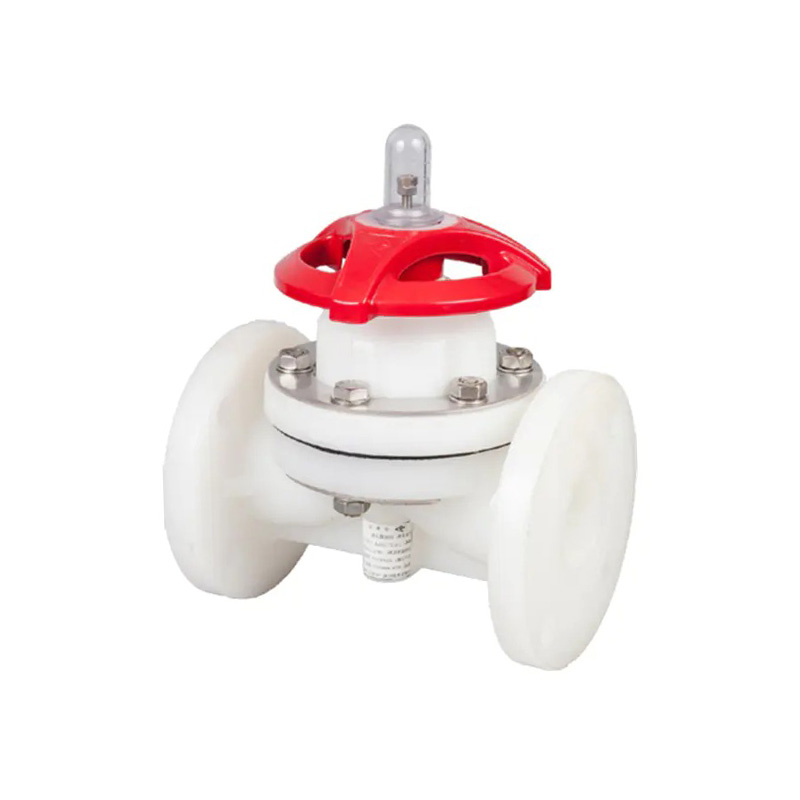

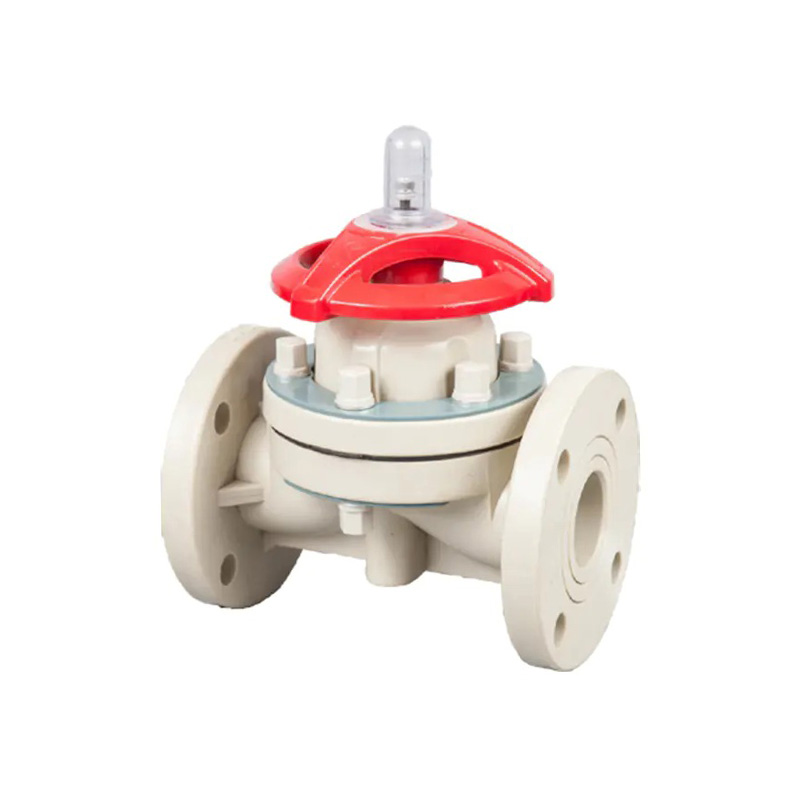

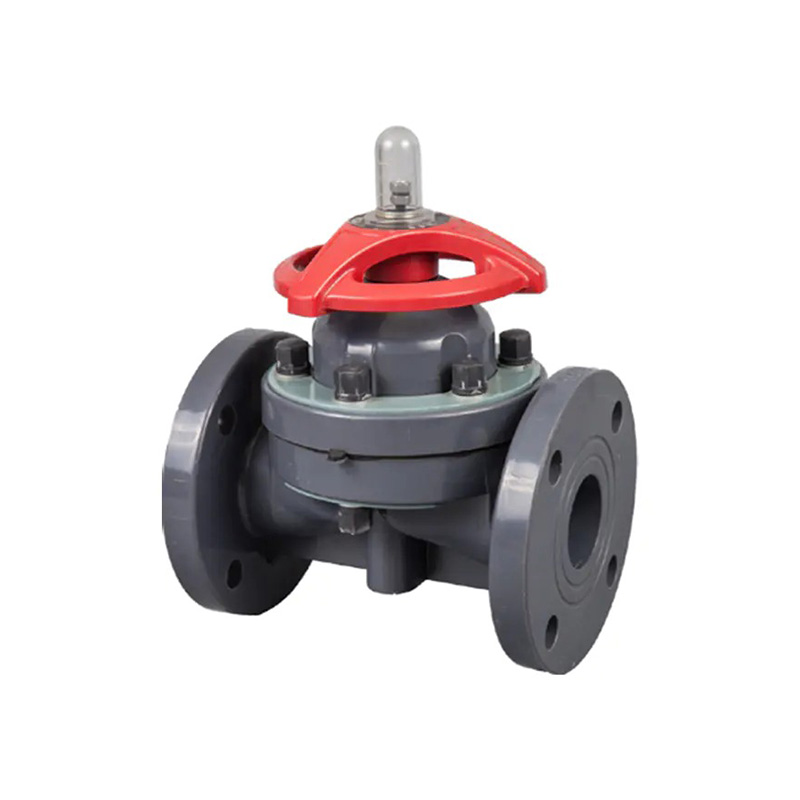

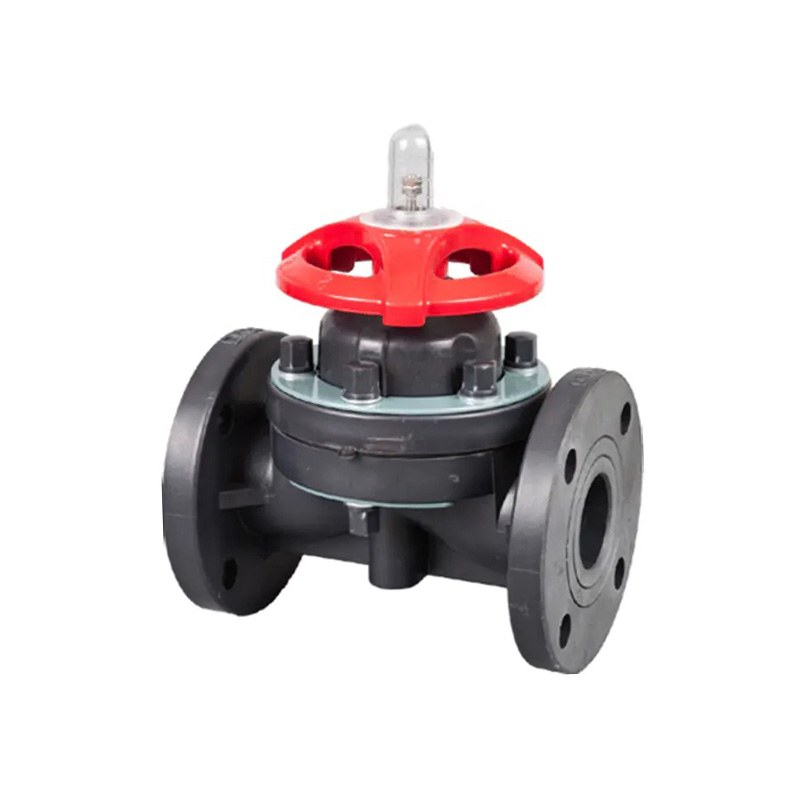

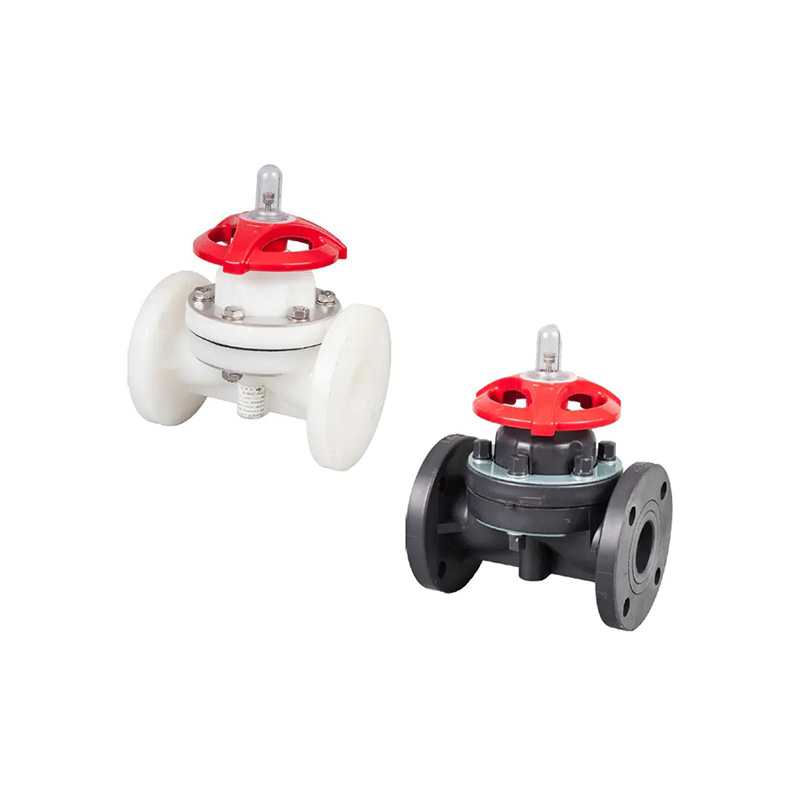

Flensede membranventiler er presisjonskonstruerte strømningskontrollventiler designet for korrosive, ultrarene og kritiske væskehåndteringsapplikasjoner på tvers av kjemisk prosessering, halvlederproduksjon, vannbehandling og farmasøytisk industri. Bygget på produksjonserfaring helt tilbake til 1979, da den første plastmembranventilen ble produsert og sertifisert av departementet for kjemisk industri i 1983, kombinerer denne ventilserien flere tiår med ingeniørmessig raffinement med moderne tetningsteknologi.

Nøkkelfunksjoner:
• Høykvalitets membran- og putematerialer gir lav trykkbelastning, og sikrer pålitelig langsiktig tetningsytelse under gjentatt sykling.
• En optimert trykkfordelingsdesign over ventilhuset reduserer lukkemomentet som kreves for drift, noe som gjør ventilen lettere å aktivere og reduserer slitasje på stammen og panserenheten.
• Streng kontroll over produksjons- og monteringstoleranser gir stabil, nøyaktig strømningsregulering, med jevn ytelse på tvers av hele spekteret av ventilstørrelser.
• En strømningsbane uten dødvinkler i overløpsstil forhindrer middels akkumulering og krysskontaminering, kritisk for høy renhet og hygieniske prosesslinjer.
• Utmerket korrosjonsbestandighet over de fuktede delene beskytter mot aggressive syrer, alkalier og kjemiske medier.
• Ingen pakkboks betyr ingen pakningsslitasje, ingen pakningsrelaterte lekkasjebaner og reduserte vedlikeholdskrav over ventilens levetid.

Denne ventilen er tilgjengelig i flensede tilkoblingsstiler for direkte oppbolting til standard rørledningsflenser, og passer til hovedprosesslinjer, distribusjonshoder og applikasjoner der en fast, ikke-avtakbar tilkobling er foretrukket for langsiktig systemintegritet. Kroppsmaterialer, membranblandinger og trykkklassifiseringer kan konfigureres for å matche spesifikke krav til kjemisk kompatibilitet og driftstemperatur.

Typiske bruksområder inkluderer kjemiske doseringssystemer, renseanlegg for avløpsvann, distribusjon av ultrarent vann, våtbehandling av halvledere og overføringslinjer for farmasøytiske væsker. Den ikke-smurte, membranbaserte avstengningsmekanismen eliminerer risikoen for gnaging eller fastsetting som er felles for kule- og pluggventiler, noe som gjør den til et pålitelig valg for isolasjons- og strupeoppgaver i etsende eller partikkelfylte medier.
