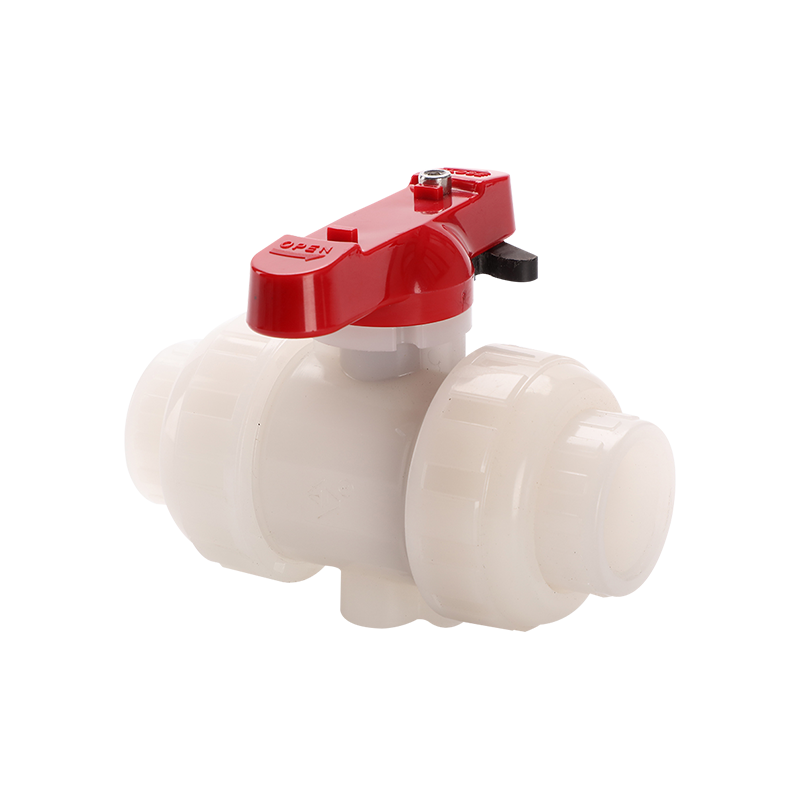

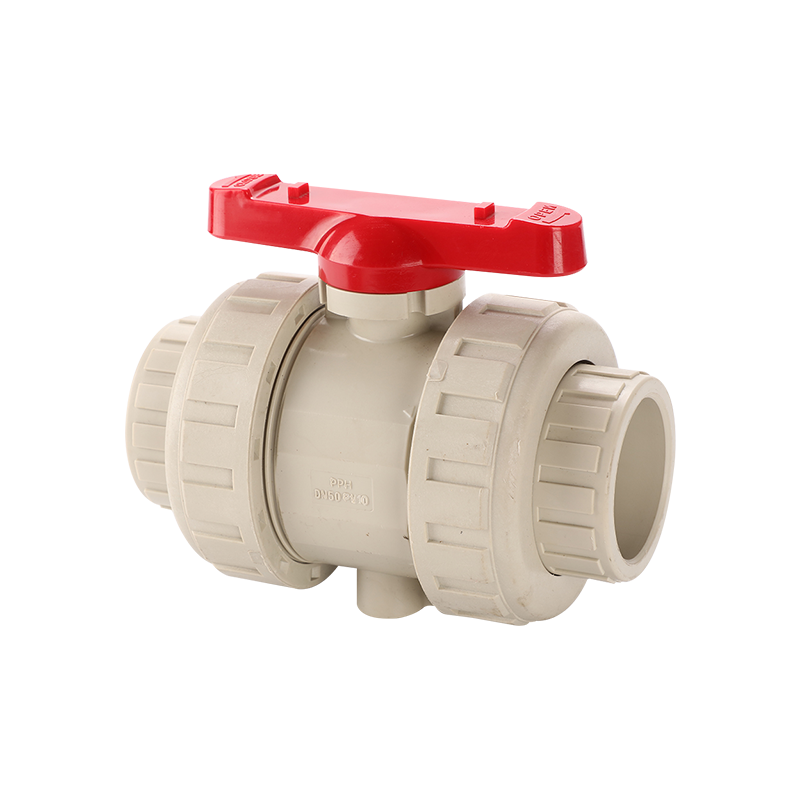

Tilpasset Ekte Union kuleventil Leverandører, OEM/ODM-fabrikk

Full boring, tykkere veggtykkelse, trykkklassifisert opp til PN16 (UPVC, CPVC, PVDF)
Låseenhet (alternativ), håndtakslåsen kan gjøres ved å åpne (lukke).
DN15-50 for full vakuumservice.
Lengden på ventilen overskrider designkravene til HG-xx. Langs spolen er en tykkere kule tykkere PTFE-forsegling, sterkere innerplugg og gjenger.
kan enkelt konverteres fra manuell til automatisk uten å bytte ut karosseriet.
Nytt bunnstativ med et innsatshull gjør at ventilen kan festes på benk eller panel kun ved å sette inn en metallinnsats.
Fjerning av håndtaket og plasser de hevede tappene inn i holderen gjør det enkelt å demontere ventilen.
Eksisterende tilfeller viser at på grunn av faktorer som installasjonsfeil i fabrikkrørledninger, er det lett å føre til at unionsmutteren blir overbelastet og lekker eller til og med skadet. Derfor anbefales det ikke å bruke en ventil med en tilkoplingsstruktur over DN50.

Nei.

Deler

Materialer

Skjøter

PPH, UPVC, CPVC, PVDF, FRPP, PE

Union mutter

PPH, UPVC, CPVC, PVDF, FRPP

Kropp

PPH, UPVC, CPVC, PVDF, FRPP

Setetetning

EPDM/FPM/FFKM PTFE

Ball

PPH, UPVC, CPVC, PVDF, FRPP

Innvendig plugg

PPH, UPVC, CPVC, PVDF, FRPP

Stem

PPH, UPVC, CPVC, PVDF, FRPP

Håndtak

ABS, PPG

O-ring på stammen

EPDM, FPM, FFKM

O-ring

EPDM, FPM, FFKM

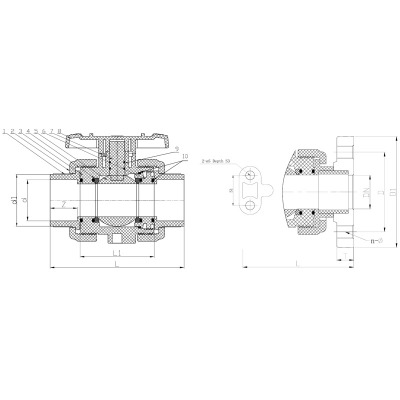

Måltabell（mm）

HG/DIN

DN	L1	stikkontakt					Stumpsveiset ende
		UPVC, CPVC			PPH, PVDF（sveiset）		PE, PPH
		d	Z	L #	d	L #	d1	d	L
									Kort	Lang
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	Trådende		Ende med flens
				d	L (#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7,3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7,3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7,3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	stikkontakt
					UPVC, CPVC				PPH, PVDF（sveiset）
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7,3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7,3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7,3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Trådende			Ende med flens
	d		L (#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Ekte union kuleventiler kombinerer en full-boring strømningsbane med en avtagbar union tilkobling i begge ender, og gir anleggene en ventil som gir sterk trykkytelse samtidig som den er enkel å vedlikeholde eller fjerne fra linjen.

Nøkkelfunksjoner:
• Design med full boring med tykkere veggtykkelse støtter trykkklassifiseringer opp til PN16 i UPVC-, CPVC- og PVDF-materialer.
• En valgfri låseanordning sikrer håndtaket i helt åpen eller helt lukket posisjon for driftssikkerhet og låseprosedyrer.
• Størrelsene DN15-50 er vurdert for full vakuumservice, noe som utvider egnetheten til undertrykksapplikasjoner.
• Kroppslengden overgår HG-standarddesignkravene, noe som tillater en tykkere kule, tykkere PTFE-tetning og sterkere indre plugg og gjenger for større langtidsholdbarhet.
• Ventilen kan konverteres fra manuell til automatisk (pneumatisk eller elektrisk) aktivering uten å bytte ut huset, noe som beskytter den første installasjonsinvesteringen ettersom automatiseringsbehovene utvikler seg.
• Et bunnstativ med et innsatshull gjør at ventilen kan festes til en benk eller panel med kun en metallinnsats, uten ekstra braketter.
• Fjerning av håndtaket og plassering av de hevede tappene i holderen tillater rask demontering av verktøyet for vedlikehold.

Felterfaring viser at installasjonsfeil i fabrikkrør kan gi ujevn belastning på unionsmuttere, noe som fører til lekkasje eller mutterskader over tid i større størrelser. Av denne grunn anbefales tilkoplingsstilen for bruk opp til DN50, med større diametre bedre tjent med flensede kuleventildesign.

Typiske bruksområder inkluderer prosessskinner, vannbehandlingssystemer, vakuumledninger og installasjoner som senere kan automatiseres, noe som gjør denne ventilen til et fleksibelt valg for ingeniører som ønsker muligheten til å oppgradere aktiveringsmetoder uten å redesigne rørene.

Låsehåndtak
Grensebryter – Kuleventil
Stem Extensions – Kuleventiler
Vented Ball – Kuleventil

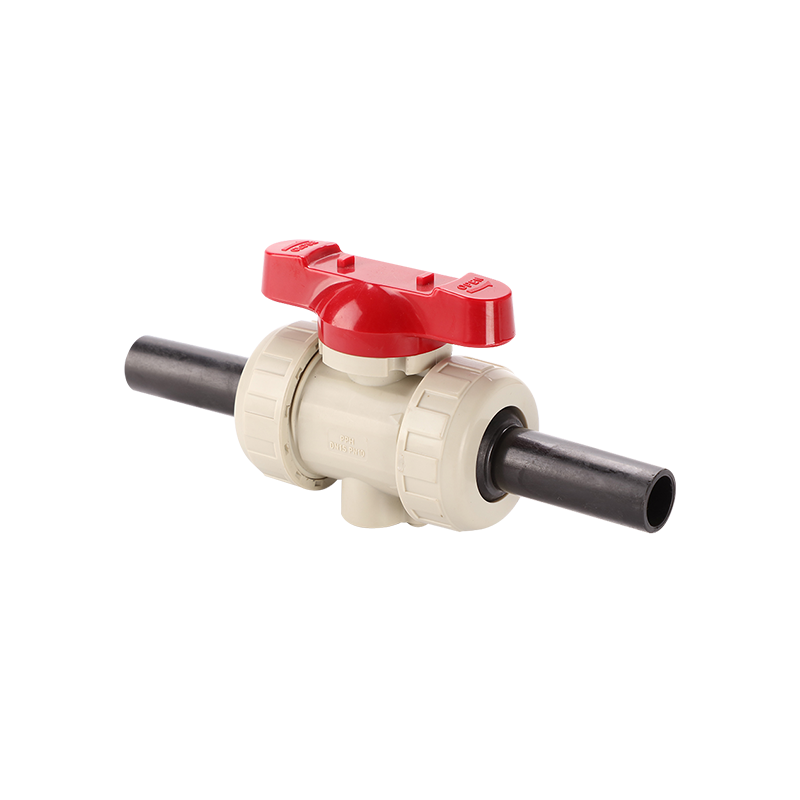

HDPE slutt
Ledende polypropylenmateriale

Spørsmål: Hvilke sertifiseringer og garanti tilbyr du?

Sertifisert med ISO 9001, ISO 14001, ISO 45001 og Kina TS-lisens. 100 % trykktestet før forsendelse, oppfyller ISO 5208 Grade A lekkasjestandard. Garanti: 12 måneder fra forsendelsesdato.

Spørsmål: Godtar du OEM-ordrer? Hva er MOQ?

Ja. Tilpasning tilgjengelig for kroppsmateriale, forseglinger, farge, logo og emballasje. MOQ for standardprodukter er vanligvis 10-50 stykker; små prøvebestillinger velkommen. Ledetid: 15-30 dager.
